| ชื่อแบรนด์: | TSTY |
| เลขรุ่น: | S11 |
| ราคา: | $999.00/units 1-1 units |

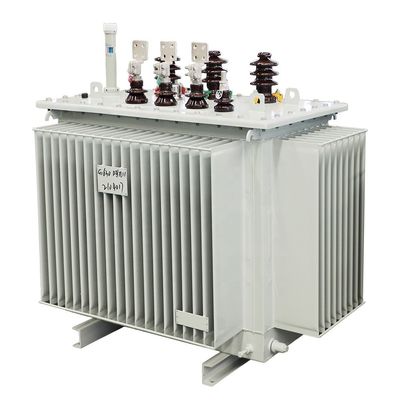

ปริมาตรทางเทคนิคสําหรับเครื่องแปลงความแรงกดดันที่ควบคุมความแรงกดดันโดยไม่มีภาระ S11 ซีรี่ย์ 6kv - 11kv | ||||||||||||||||||
ความจุ (KVA) | การผสมความกระชับกําลัง | สัญลักษณ์กลุ่มการเชื่อมต่อ | ความสูญเสียที่ไม่มีภาระ R ((W) | การสูญเสียภาระ R ((W) | ความตึงกันความแรงกด ((%) | กระแสไฟฟ้าที่ไม่มีภาระ (%) | L*W*H (มม) | |||||||||||
ความดันสูง ((KV) | ระยะการใช้งานของความดันสูง | ความดันต่ํา (KV) | ||||||||||||||||
30 | 6 6.3 10 10.5 11 | ± 5% ± 2x2.5% | 0.4 | Dyn11 Yzn11 Yyn0 | 100 | 630/600 | 4 | 2.8 | 980*735*1145 | |||||||||
50 | 130 | 910/870 | 2.5 | 1017*758*1205 | ||||||||||||||
63 | 150 | 1090/1040 | 2.4 | 1035*785*1285 | ||||||||||||||
80 | 180 | 1310/1250 | 2.2 | 1065*800*1290 | ||||||||||||||
100 | 200 | 1580/1500 | 2.1 | 1072*820*1305 | ||||||||||||||
125 | 240 | 1890/1800 | 2 | 1155*1105*1310 | ||||||||||||||
160 | 280 | 2310/2200 | 1.9 | 1235*850*1535 | ||||||||||||||
200 | 340 | 2730/2600 | 1.8 | 1282*860*1557 | ||||||||||||||
250 | 400 | 3200/3050 | 1.7 | 1310*940*1605 | ||||||||||||||
315 | 480 | 3830/3650 | 1.6 | 1465*1120*1915 | ||||||||||||||
400 | 570 | 4520/4300 | 1.5 | 1440*1165*1725 | ||||||||||||||
500 | 680 | 5410/5150 | 1.4 | 1510*1250*1845 | ||||||||||||||
630 | 810 | 6200 | 4.5 | 1.3 | 1650*1140*1920 | |||||||||||||
800 | 980 | 7500 | 1.2 | 2125*1175*2315 | ||||||||||||||
1000 | 1150 | 10300 | 1.1 | 2150*1380*2570 | ||||||||||||||
1250 | 1360 | 12000 | 1 | 2355*1485*2570 | ||||||||||||||
1600 | 1640 | 14500 | 0.9 | 2335*1750*2630 | ||||||||||||||
2000 | 1940 | 18300 | 5 | 0.4 | 1940 * 1400 * 1700 | |||||||||||||
2500 | 2290 | 21200 | 0.4 | 2050*1480*1800 | ||||||||||||||
หมายเหตุ: 1.ขนาดและน้ําหนักสามารถเปลี่ยนแปลงตามความต้องการ. ข้อมูลในตารางทั้งสองรายการนั้นต้องใช้เอกสารโรงงาน 2สําหรับเครื่องแปลงที่มีกําลังตั้ง 500kva และต่ํากว่า ค่าค่าการสูญเสียภาระที่อยู่เหนือเส้นฉากในตารางจะใช้กับกลุ่มการเชื่อม Dyn11 หรือ Yzn11และค่าการสูญเสียภาระที่อยู่ใต้เส้นฉากใช้กับกลุ่มการเชื่อมต่อ Yyn0. 3เมื่ออัตราความอ้วนเฉลี่ยของทรานฟอร์เมอร์อยู่ที่ระหว่าง 35% - 40% ประสิทธิภาพการทํางานสูงสุดสามารถได้รับโดยใช้ค่าการสูญเสียในตาราง | ||||||||||||||||||
|
|
