| ชื่อแบรนด์: | TSTY |
| เลขรุ่น: | S11 |
| ราคา: | $980.00 - $1,100.00/units |
| Packaging Details: | บรรจุภัณฑ์ไม้ |
13.8kv 13.2kv 34.5kv โทรทรานฟอร์มติดเสา 100kva 75kva 25kva 37.5kva 50kva โทรทรานฟอร์มกระจายไฟฟ้าระยะเดียว
* รุ่นนี้ถูกผลิตตามมาตรฐาน GB ของประเทศจีน และมาตรฐาน IEC ระหว่างประเทศ
* ใช้น้ํามันเป็นเครื่องหนอมหลักของทรานฟอร์เมอร์ และพึ่งพาน้ํามันเป็นสื่อการเย็น เช่น การเย็นแบบธรรมชาติที่จมน้ํามัน การเย็นอากาศที่จมน้ํามัน เป็นต้น
* ใช้ในโรงงานเคมี, โรงงาน, สถานที่ห่างไกลและสภาพแวดล้อมที่รุนแรงอื่น ๆ
ลักษณะสินค้า:

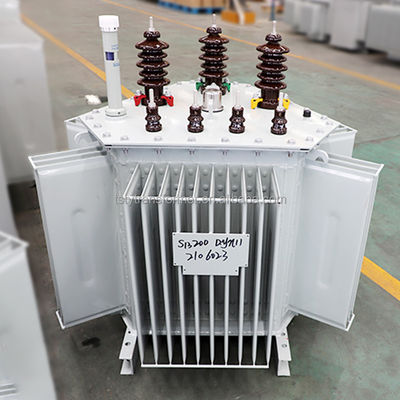

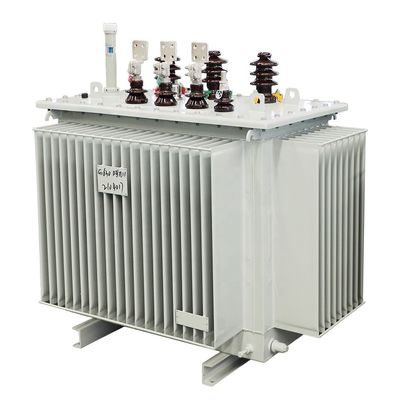

โทรทรานฟอร์มพลังงานที่ซึมน้ํามันแบบปิดเต็มของซีรีส์ S11 ที่พัฒนาและผลิตโดยบริษัท มีข้อดีของการสูญเสียน้อย เสียงน้อยและประสิทธิภาพสูงซึ่งสามารถทําให้เกิดผลกระทบในการประหยัดพลังงานที่ดี และลดมลพิษ.
เครื่องแปลงถูกแยกจากอากาศเพื่อป้องกันและชะลอการเสื่อมของน้ํามันและการเก่าของอุปกรณ์ประกอบเพื่อเพิ่มความน่าเชื่อถือในการทํางานและรักษาการทํางานปกติโดยไม่ต้องบํารุงรักษา.
1.แกนของทรานฟอร์เมอร์ถูกเคลือบด้วยแผ่นสแตนเลสซิลิคอนที่ม้วนเย็นที่มีคุณภาพ ซึ่งลดการสูญเสียและกระแสที่ไม่มีภาระมากหัวหินจํากัดให้แน่ใจว่าความแน่นของแกนและลดเสียง.
2กลมความดันสูงและต่ําถูกทําจากทองแดงไร้ออกซิเจน และกลมความดันต่ํา 500kVA และต่ํากว่าใช้โครงสร้างกระบอกสองชั้น630kVA ขึ้นไป ใช้โครงสร้างสลิปสองหรือสี่สลิป, การลวดความแรงสูงใช้โครงสร้างกระบอกหลายชั้น 1000kVA ขึ้นไปสามารถใช้การลวดแผ่น
3กลุ่มเชื่อมแปลงใช้ Dyn11 เพื่อลดผลกระทบของฮาร์โมนิกบนเครือไฟฟ้าและปรับปรุงคุณภาพของไฟฟ้า
4.ทรานฟอร์เมอร์เป็นโครงสร้างที่ปิดปิดอย่างสมบูรณ์ ซึ่งยืดอายุการใช้งานเครื่องเชื่อมทุกชิ้นมีพริกเชื่อม เพื่อให้แน่ใจว่า เครื่องเชื่อมจะไม่ปลดระหว่างการใช้งานนานซึ่งตอบโจทย์ความต้องการของไม่แขวนแกน
5.ค่าเสียงที่วัดต่ํากว่ามาตรฐาน หลังจากที่ชุดแปลงนี้ถูกขนส่งปกติแล้ว ส่วนที่เกี่ยวข้องสามารถติดตั้งได้โดยไม่ต้องตรวจสอบพื้นฐานและสามารถนําไปใช้งานได้เมื่อการทดสอบการรับรองผ่านการคัดเลือก.
มาตรฐานสินค้า:
GB/T 1094 เครื่องแปลงพลังงาน
GB/T 15164 คู่มือภาระของเครื่องแปลงพลังงานที่จมน้ํามัน
GB/T 6451 ปริมาตรและความต้องการทางเทคนิคของทรานฟอร์มพลังงานสามเฟสที่จมน้ํามัน
GB/T 2536 น้ํามันแปลง
GB/T 311.1 การประสานงานของอุปกรณ์ระบายไฟฟ้าและอุปกรณ์แปลงไฟฟ้าความดันสูง
GB/T 10237 ระดับความละเอียดของเครื่องแปลงพลังงานและช่องว่างอากาศของความละเอียดภายนอกในการทดสอบความละเอียด
DL/T 572 กฎระเบียบการใช้งานเครื่องแปลง
IEC60076
สภาพแวดล้อมที่ใช้
1.อุณหภูมิบริเวณสูง: +40°C
2.อุณหภูมิภายในที่ต่ํา: -25°C
3.ความสูง: <1000m เรายังสามารถปรับเปลี่ยนตามความต้องการของคุณ
4ความชื้นเฉลี่ยรายเดือน: 90% (20°C)
5สถานที่ติดตั้ง: โรงงานเคมี, โรงงาน, สถานที่ห่างไกลและสภาพแวดล้อมที่รุนแรงอื่น ๆ
ความหมายของรุ่น:
ปริมาตรเทคนิค:
| ปริมาตรทางเทคนิคสําหรับเครื่องแปลงความแรงกดดันที่ควบคุมความแรงกดดันโดยไม่มีภาระ S11 ซีรี่ย์ 6kv - 11kv | |||||||||||
| ความจุ (KVA) | การผสมความกระชับกําลัง | สัญลักษณ์กลุ่มการเชื่อมต่อ | ความสูญเสียที่ไม่มีภาระ R ((W) | การสูญเสียภาระ R ((W) | ความตึงกันความแรงกด ((%) | กระแสไฟฟ้าที่ไม่มีภาระ (%) | L*W*H (มม) | ส่วนประกอบกิจกรรม น้ําหนัก (kg) * น้ํามัน น้ําหนัก (kg) | น้ําหนักรวม (kg) | ||
| ความดันสูง ((KV) | ระยะการใช้งานของความดันสูง | ความดันต่ํา (KV) | |||||||||
| 30 | 6 6.3 10 10.5 11 | ± 5% ± 2x2.5% | 0.4 | Dyn11 Yzn11 Yyn0 | 100 | 630/600 | 4 | 2.8 | 980*735*1145 | 178*78 | 355 |
| 50 | 130 | 910/870 | 2.5 | 1017*758*1205 | 240*92 | 415 | |||||
| 63 | 150 | 1090/1040 | 2.4 | 1035*785*1285 | 285*105 | 505 | |||||
| 80 | 180 | 1310/1250 | 2.2 | 1065*800*1290 | 330*110 | 540 | |||||
| 100 | 200 | 1580/1500 | 2.1 | 1072*820*1305 | 345*116 | 590 | |||||
| 125 | 240 | 1890/1800 | 2 | 1155*1105*1310 | 415*135 | 705 | |||||
| 160 | 280 | 2310/2200 | 1.9 | 1235*850*1535 | 485*135 | 835 | |||||
| 200 | 340 | 2730/2600 | 1.8 | 1282*860*1557 | 582*168 | 965 | |||||
| 250 | 400 | 3200/3050 | 1.7 | 1310*940*1605 | 695*210 | 1135 | |||||
| 315 | 480 | 3830/3650 | 1.6 | 1465*1120*1915 | 855*255 | 1520 | |||||
| 400 | 570 | 4520/4300 | 1.5 | 1440*1165*1725 | 950*295 | 1590 | |||||
| 500 | 680 | 5410/5150 | 1.4 | 1510*1250*1845 | 1150*320 | 1905 | |||||
| 630 | 810 | 6200 | 4.5 | 1.3 | 1650*1140*1920 | 1500*435 | 2015 | ||||
| 800 | 980 | 7500 | 1.2 | 2125*1175*2315 | 1910*760 | 3510 | |||||
| 1000 | 1150 | 10300 | 1.1 | 2150*1380*2570 | 2125*880 | 3850 | |||||
| 1250 | 1360 | 12000 | 1 | 2355*1485*2570 | 2605*960 | 4610 | |||||
| 1600 | 1640 | 14500 | 0.9 | 2335*1750*2630 | 3125*1150 | 5420 | |||||
| 2000 | 1940 | 18300 | 5 | 0.4 | 1940 * 1400 * 1700 | 2420*780 | 4200 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2050*1480*1800 | 2560*780 | 4680 | |||||
| หมายเหตุ: ข้อมูลในตารางสามารถเปลี่ยนแปลงได้ตามความต้องการ | |||||||||||
1บริษัทของเราให้คุณออกแบบโครงการและการออกแบบกระบวนการและออกแบบและผลิตผลิตภัณฑ์ตามแผนการซื้ออุปกรณ์ของคุณ และความต้องการเฉพาะเจาะจง และฝึกฝนบุคลากรทางเทคนิคและการดําเนินงานให้คุณ
2.ผลิตภัณฑ์ที่ซื้อใหม่จะได้รับการช่วยเหลือออนไลน์สําหรับการติดตั้งและแก้ไขปัญหา. ผลิตภัณฑ์อยู่ในระบบบริการตลอดชีวิต หากมีปัญหาเกิดขึ้นในการใช้งานปกติ เราจะให้คําตอบภายใน 1 วันทําการหลังจากได้รับความคิดเห็นจากผู้ใช้เราจะพยายามให้ดีที่สุด เพื่อให้ผลิตภัณฑ์เริ่มทํางานได้เร็วที่สุดและมีการเยี่ยมชมเป็นประจําโดยเทคนิคมืออาชีพ เพื่อให้แน่ใจว่าการใช้งานของผลิตภัณฑ์ของเราเป็นระยะยาว ปลอดภัยและน่าเชื่อถือ
3.เราใช้วัสดุคุณภาพแท้, กระบวนการและการผลิตอย่างเข้มงวดด้วย ISO9001:2000 การจัดการคุณภาพสากล เพื่อรับประกันคุณภาพที่ดีที่สุดและการติดตั้งที่เรียบร้อย!
TSTY Electric Co., Ltd. ก่อตั้งขึ้นในปี 2011และเป็นผู้ผลิตเครื่องแปลงที่ดีและน่าเชื่อถือในประเทศจีน บริษัทส่วนใหญ่พัฒนาและผลิตเครื่องแปลงแบบน้ํามัน, เครื่องแปลงแบบแห้งสถานีไฟฟ้าแบบกล่อง และชุดอุปกรณ์ครบวงจรความแรงสูงและความแรงต่ํา.
อุปกรณ์ที่นําไปใช้ในการผลิตและการใช้งานของโครงการบริษัทได้ตั้งศูนย์วิจัยเทคโนโลยีเทคโนโลยีเทรนซฟอร์มประหยัดพลังงาน Henan Triangleด้วยสิทธิบัตรรุ่นประโยชน์ 71 และสิทธิบัตรประดิษฐ์ 15.
ด้วยการสะสมมาหลายปีในอุตสาหกรรมแปลงและความสามารถด้านนวัตกรรมทางเทคโนโลยีที่แข็งแกร่ง มันให้คําตอบที่ครบวงจรสําหรับอุตสาหกรรมพลังงานของจีนบริษัทเป็นหน่วยจัดซื้อจัดจ้างสําคัญสําหรับโครงการระดับประเทศขนาดใหญ่ เช่น State Grid, กรมรถไฟแห่งรัฐ, บริษัทเจียงโจว คอลล์ กรุ๊ป, บริษัทพิงเมย์ กรุ๊ป และบริษัทการเปลี่ยนทางน้ําจากใต้ไปเหนือ
|
|
