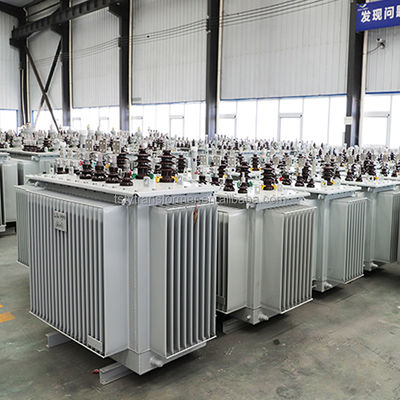

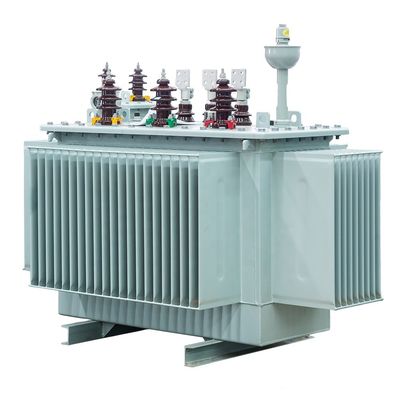

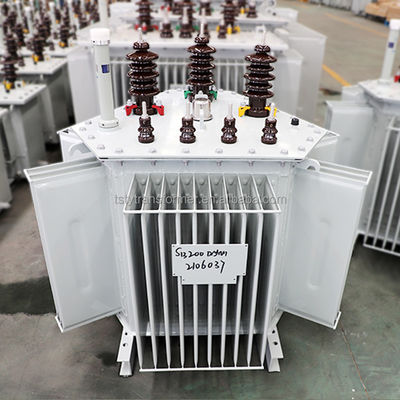

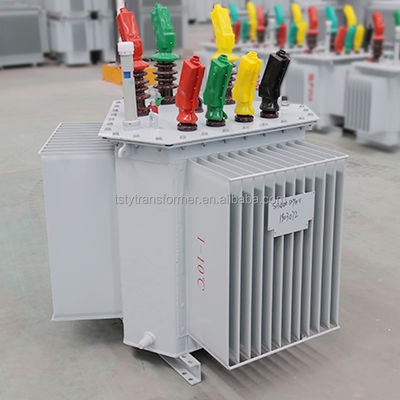

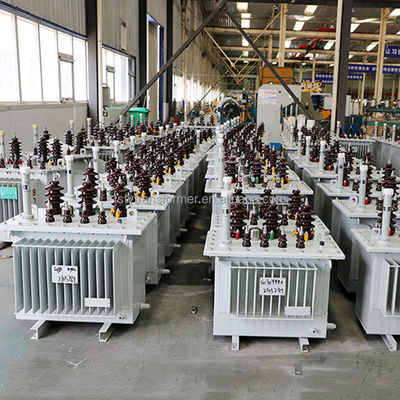

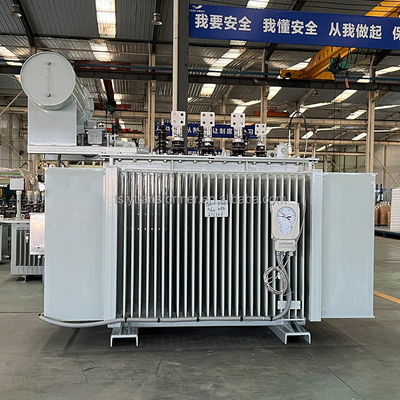

| ชื่อแบรนด์: | TSTY |
| เลขรุ่น: | S11 |
| ราคา: | $930.00 - $2,300.00/units |
| Packaging Details: | บรรจุภัณฑ์ไม้ |
ปริมาตรเทคนิคสําหรับ S11 ซีรี่ย์ 35kv เครื่องแปลงปรับระดับความแรงดันแบบไม่มีภาระภาระ 3 ขั้นตอน | ||||||||||||||||||
ความจุ (KVA) | การผสมความกระชับกําลัง | สัญลักษณ์กลุ่มการเชื่อมต่อ | ความสูญเสียที่ไม่มีภาระ R ((W) | การสูญเสียภาระ R ((W) | กระแสไฟฟ้าที่ไม่มีภาระ (%) | ความตึงกันความแรงกด ((%) | L*W*H (มม) | |||||||||||
ความดันสูง ((KV) | ระยะการใช้งานของความดันสูง | ความดันต่ํา (KV) | ||||||||||||||||
630 | 35 | ± 2x2.5% ± 5% | 3.15 6.3 10.5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*2210 | |||||||||
800 | 980 | 9400 | 0.65 | 2500*1850*2390 | ||||||||||||||
1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | ||||||||||||||
1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | ||||||||||||||
1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | ||||||||||||||
2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | ||||||||||||||
2500 | 2560 | 1960 | 0.45 | 3150*2535*2980 | ||||||||||||||
3150 | 35-38.5 | ± 2x2.5% ± 5% | 3.15 6.3 10.5 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | ||||||||||
4000 | 3610 | 3730 | 0.45 | 3310*2915*3070 | ||||||||||||||
5000 | 4320 | 3130 | 0.45 | 3480*3020*3145 | ||||||||||||||
6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | |||||||||||||
8000 | 35-38.5 | ± 2x2.5% | 3.15 3.3 6.3 6.6 10.5 | และ11 | 7200 | 3840 | 0.35 | 4070*3050*3595 | ||||||||||
10000 | 8700 | 4530 | 0.35 | 4106*2795*3655 | ||||||||||||||
12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | ||||||||||||||
16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | ||||||||||||||
20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | ||||||||||||||
25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | |||||||||||||
31500 | 2020 | 112000 | 0.25 | 6290*4290*5260 | ||||||||||||||
หมายเหตุ: 1.ขนาดและน้ําหนักสามารถเปลี่ยนแปลงตามความต้องการ. ข้อมูลในตารางทั้งสองรายการนั้นต้องใช้เอกสารโรงงาน 2สําหรับเครื่องแปลงที่มีกําลังตั้ง 500kva และต่ํากว่า ค่าค่าการสูญเสียภาระที่อยู่เหนือเส้นฉากในตารางจะใช้กับกลุ่มการเชื่อม Dyn11 หรือ Yzn11และค่าการสูญเสียภาระที่อยู่ใต้เส้นฉากใช้กับกลุ่มการเชื่อมต่อ Yyn0. 3เมื่ออัตราความอ้วนเฉลี่ยของทรานฟอร์เมอร์อยู่ที่ระหว่าง 35% - 40% ประสิทธิภาพการทํางานสูงสุดสามารถได้รับโดยใช้ค่าการสูญเสียในตาราง | ||||||||||||||||||
|
|
