| ชื่อแบรนด์: | TSTY |
| เลขรุ่น: | S11 |
| ราคา: | $970.00 - $1,500.00/units |
| Packaging Details: | บรรจุภัณฑ์ไม้ |
* รุ่นนี้ถูกผลิตตามมาตรฐาน GB ของประเทศจีน และมาตรฐาน IEC ระหว่างประเทศ
* ใช้น้ํามันเป็นเครื่องหนอมหลักของทรานฟอร์เมอร์ และพึ่งพาน้ํามันเป็นสื่อการเย็น เช่น การเย็นแบบธรรมชาติที่จมน้ํามัน การเย็นอากาศที่จมน้ํามันการลดน้ําลึกลงน้ํามันและการหมุนเวียนน้ํามันอย่างบังคับเป็นต้น
* ส่วนประกอบหลัก: หัวเหล็ก, วงกลม, ถังน้ํามัน, หมอนน้ํามัน, เครื่องหายใจ, ท่อกันระเบิด (วาล์วปล่อยแรงดัน), เครื่องเรเดียเตอร์, กล่องกันหนาว, สวิตช์ตู้, รีเล่ยก๊าซ, เทอร์โมเมตรเครื่องทําความสะอาดน้ํามันเป็นต้น
* ใช้อย่างแพร่หลายในอาคารสูง, ศูนย์การค้า, รถไฟใต้ดิน, สนามบิน, สถานี, บริษัทอุตสาหกรรมและเหมืองแร่, แพลตฟอร์มเจาะและแพลตฟอร์มการผลิตน้ํามัน;โดยเฉพาะสําหรับใช้ในชนิดที่เผาไหม้สภาพแวดล้อมที่น่าระเบิดและสภาพแวดล้อมที่รุนแรงอื่นๆ
ลักษณะสินค้า:

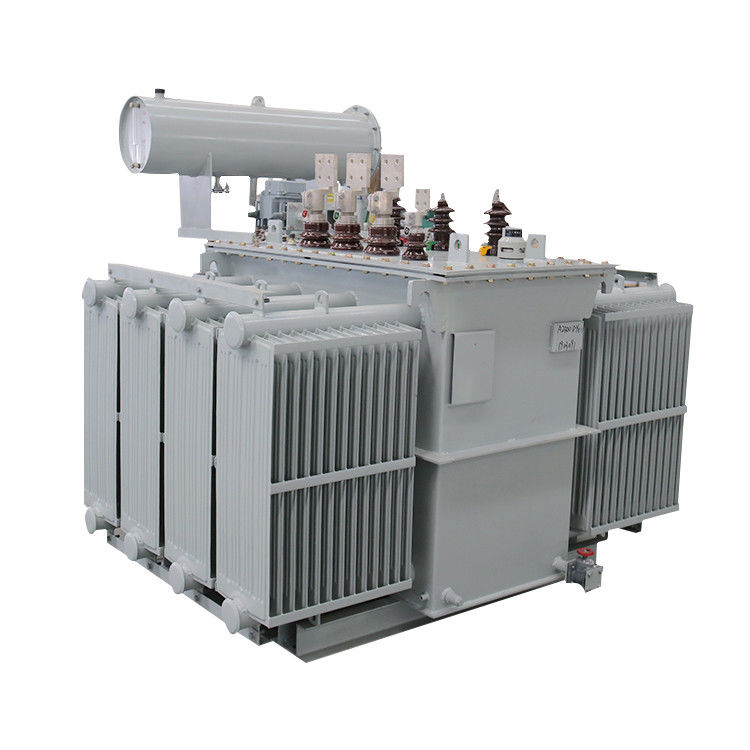

โทรทรานฟอร์มพลังงานที่ซึมน้ํามันแบบปิดเต็มของซีรีส์ S11 ที่พัฒนาและผลิตโดยบริษัท มีข้อดีของการสูญเสียน้อย เสียงน้อยและประสิทธิภาพสูงซึ่งสามารถทําให้เกิดผลกระทบในการประหยัดพลังงานที่ดี และลดมลพิษ.
เมื่อเทียบกับเครื่องปรับเปลี่ยนที่ซึมน้ํามันทั่วไป เครื่องปรับเปลี่ยนที่ปิดปิดได้อย่างสมบูรณ์ จะกําจัดการรักษาน้ํามันการเปลี่ยนแปลงของปริมาณน้ํามันถูกปรับและชดเชยโดยอัตโนมัติโดยความยืดหยุ่นของแผ่น corrugated ของถังน้ํามัน corrugated. แทรนฟอร์เมอร์ถูกแยกจากอากาศเพื่อป้องกันและชะลอการเสื่อมของน้ํามันและการเก่าของอุปกรณ์ประกอบเพื่อเพิ่มความน่าเชื่อถือในการทํางานและรักษาการทํางานปกติโดยไม่ต้องบํารุงรักษา.
1.แกนของทรานฟอร์เมอร์ถูกเคลือบด้วยแผ่นเหล็กซิลิคอนม้วนเย็นที่นําเข้า ซึ่งลดการสูญเสียและกระแสที่ไม่มีภาระมากหัวหินจํากัดให้แน่ใจว่าความแน่นของแกนและลดเสียง.
2กลมความดันสูงและต่ําถูกทําจากทองแดงไร้ออกซิเจน และกลมความดันต่ํา 500kVA และต่ํากว่าใช้โครงสร้างกระบอกสองชั้น630kVA ขึ้นไป ใช้โครงสร้างสลิปสองหรือสี่สลิป, การล่อความดันสูง ใช้โครงสร้างกระบอกหลายชั้น
3กลุ่มเชื่อมแปลงใช้ Dyn11 เพื่อลดผลกระทบของฮาร์โมนิกบนเครือไฟฟ้าและปรับปรุงคุณภาพของไฟฟ้า
4.ทรานฟอร์เมอร์เป็นโครงสร้างที่ปิดเต็ม ซึ่งยืดอายุการใช้งาน ไม่ต้องการแกนแขวนและการบํารุงรักษา
5.ค่าเสียงที่วัดต่ํากว่ามาตรฐาน หลังจากที่ชุดแปลงนี้ถูกขนส่งปกติแล้ว ส่วนที่เกี่ยวข้องสามารถติดตั้งได้โดยไม่ต้องตรวจสอบพื้นฐานและสามารถนําไปใช้งานได้เมื่อการทดสอบการรับรองผ่านการคัดเลือก.
มาตรฐานสินค้า:
GB 1094 เครื่องแปลงพลังงาน
GB/T 15164 คู่มือภาระของเครื่องแปลงพลังงานที่จมน้ํามัน
GB/T 6451 ปริมาตรและความต้องการทางเทคนิคของทรานฟอร์มพลังงานสามเฟสที่จมน้ํามัน
GB 2536 น้ํามันแปลง
GB 311.1 การประสานงานของอุปกรณ์ส่งและแปลงพลังงานความดันสูง
GB 10237 ระดับความละเอียดของแปลงพลังงานและช่องว่างอากาศของความละเอียดภายนอกในการทดสอบความละเอียด
DL/T 572 กฎระเบียบการใช้งานเครื่องแปลง
สภาพแวดล้อมที่ใช้
1.อุณหภูมิบริเวณสูง: +40°C
2.อุณหภูมิภายในที่ต่ํา: -25°C
3.ความสูง: < 1000m
4ความชื้นเฉลี่ยรายเดือน: 90% (20°C)
5สถานที่ติดตั้ง: ติดตั้งในสถานที่ที่ไม่มีไฟ, ความเสี่ยงการระเบิด, การปนเปื้อนอย่างร้ายแรง, การกัดกรองทางเคมีและสั่นแรงแรง, ในภายในหรือภายนอก.
ความหมายของรุ่น:
ปริมาตรเทคนิค:
| ปริมาตรเทคนิคสําหรับเครื่องปรับระดับความแรงดันแบบไม่มีภาระ S11 ซีรี 20kv | ||||||||
| ความจุ (KVA) | การผสมความกระชับกําลัง | สัญลักษณ์กลุ่มการเชื่อมต่อ | ความสูญเสียที่ไม่มีภาระ R ((W) | การสูญเสียภาระ R ((W) | ความตึงกันความแรงกด ((%) | กระแสไฟฟ้าที่ไม่มีภาระ (%) | ||
| ความดันสูง ((KV) | ระยะการใช้งานของความดันสูง | ความดันต่ํา (KV) | ||||||
| 30 | 20 | 0.4 | 90 | 690/660 | 5.5 | 2.1 | ||
| 50 | 130 | 1010/960 | 2 | |||||
| 63 | 150 | 1200/1150 | 1.9 | |||||
| 80 | 180 | 1440/1370 | 1.8 | |||||
| 100 | 200 | 1730/1650 | 1.6 | |||||
| 125 | 240 | 2080/1980 | 1.5 | |||||
| 160 | Dyn11 | 290 | 2540/2420 | 1.4 | ||||
| 200 | ± 5% | Yzn11 | 340 | 3000/2860 | 1.3 | |||
| 250 | ± 2x2.5% | ยิน | 400 | 3520/3350 | 1.2 | |||
| 315 | 480 | 4210/4010 | 1.1 | |||||
| 400 | 570 | 4970/4730 | 1 | |||||
| 500 | 680 | 5940/5660 | 1 | |||||
| 630 | 810 | 6820 | 6 | 0.9 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1380 | 13200 | 0.7 | |||||
| 1600 | 1660 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22200 | 0.5 | |||||
| หมายเหตุ: 1.ขนาดและน้ําหนักสามารถเปลี่ยนแปลงตามความต้องการ. ข้อมูลในตารางทั้งสองรายการต้องใช้เอกสารโรงงานสําหรับเครื่องปรับเปลี่ยนที่มีประสิทธิภาพนาม 500kva และต่ํากว่า, ค่าการสูญเสียภาระเหนือเส้นฉากในตารางจะใช้กับกลุ่มเชื่อมต่อ Dyn11 หรือ Yzn11 และค่าการสูญเสียภาระใต้เส้นฉากจะใช้กับกลุ่มเชื่อมต่อ Yyn0 3เมื่ออัตราความอ้วนเฉลี่ยของทรานฟอร์เมอร์อยู่ที่ระหว่าง 35% - 40% ประสิทธิภาพการทํางานสูงสุดสามารถได้รับโดยใช้ค่าการสูญเสียในตาราง | ||||||||
พื้นที่การล่อแผ่นไฟฟ้าความดันต่ํา
พื้นที่เก็บกระเป๋า:
การติดตั้งโค้ล:
การประกอบ:

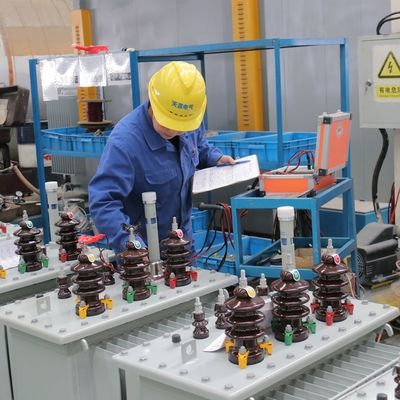

การทดสอบ:
1บริษัทของเราให้คุณออกแบบโครงการและการออกแบบกระบวนการและออกแบบและผลิตผลิตภัณฑ์ตามแผนการซื้ออุปกรณ์ของคุณ และความต้องการเฉพาะเจาะจง และฝึกฝนบุคลากรทางเทคนิคและการดําเนินงานให้คุณ
2.ผลิตภัณฑ์ที่ซื้อใหม่จะได้รับการช่วยเหลือออนไลน์สําหรับการติดตั้งและแก้ไขปัญหา. ผลิตภัณฑ์อยู่ในระบบบริการตลอดชีวิต หากมีปัญหาเกิดขึ้นในการใช้งานปกติ เราจะให้คําตอบภายใน 1 วันทําการหลังจากได้รับความคิดเห็นจากผู้ใช้เราจะพยายามให้ดีที่สุด เพื่อให้ผลิตภัณฑ์เริ่มทํางานได้เร็วที่สุดและมีการเยี่ยมชมเป็นประจําโดยเทคนิคมืออาชีพ เพื่อให้แน่ใจว่าการใช้งานของผลิตภัณฑ์ของเราเป็นระยะยาว ปลอดภัยและน่าเชื่อถือ
3.เราใช้วัสดุคุณภาพแท้, กระบวนการและการผลิตอย่างเข้มงวดด้วย ISO9001:2000 การจัดการคุณภาพสากล เพื่อรับประกันคุณภาพที่ดีที่สุดและการติดตั้งที่เรียบร้อย!
TSTY Electric Co., Ltd. ก่อตั้งขึ้นในปี 2007และเป็นผู้ผลิตเครื่องแปลงที่ดีและน่าเชื่อถือในประเทศจีน บริษัทส่วนใหญ่พัฒนาและผลิตเครื่องแปลงแบบน้ํามัน, เครื่องแปลงแบบแห้งสถานีไฟฟ้าแบบกล่อง และชุดอุปกรณ์ครบวงจรความแรงสูงและความแรงต่ํา.
อุปกรณ์ที่นําไปใช้ในการผลิตและการใช้งานของโครงการบริษัทได้ตั้งศูนย์วิจัยเทคโนโลยีเทคโนโลยีเทรนซฟอร์มประหยัดพลังงาน Henan Triangleด้วยสิทธิบัตรรุ่นประโยชน์ 71 และสิทธิบัตรประดิษฐ์ 15.
ด้วยการสะสมมาหลายปีในอุตสาหกรรมแปลงและความสามารถด้านนวัตกรรมทางเทคโนโลยีที่แข็งแกร่ง มันให้คําตอบที่ครบวงจรสําหรับอุตสาหกรรมพลังงานของจีนบริษัทเป็นหน่วยจัดซื้อจัดจ้างสําคัญสําหรับโครงการระดับประเทศขนาดใหญ่ เช่น State Grid, กรมรถไฟแห่งรัฐ, บริษัทเจียงโจว คอลล์ กรุ๊ป, บริษัทพิงเมย์ กรุ๊ป และบริษัทการเปลี่ยนทางน้ําจากใต้ไปเหนือ
|
|
